Khởi động từ ( hay còn được gọi là Contactor ) là thiết bị điện được sử dụng để điều khiển quá trình khởi động, dừng máy móc và thiết bị điện. Thiết bị gồm các thành phần cơ học và điện tử để đảm bảo việc điều khiển an toàn và hiệu quả.

 Cấu tạo và thông số cơ bản của khởi động từ

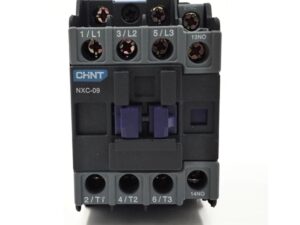

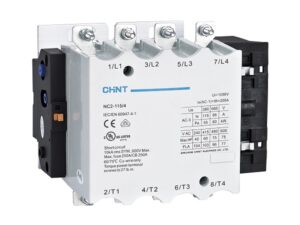

Khởi động từ CHINT bao gồm các thành phần chính như: Cuộn điều khiển (Coil), Bộ cơ cấu chấp hành (Mechanism), Các tiếp điểm (Contact). Thông số quan trọng bao gồm công suất định mức, dòng điện định mức, và điện áp làm việc, điều khiển.

Các thành phần chính:

•  Cuộn điều khiển(Coil): là một cuộn dây được làm từ vật liệu dẫn điện như đồng, được nối với nguồn điện, khi điện áp được cấp vào cuộn dây, sẽ tạo ra một từ trường và tạo ra lực hút lên bộ cơ cấu chấp hành chính
• Bộ cơ cấu chấp hành (Mechanism): gồm bộ phận cơ học, chẳng hạn như bộ điện từ và cơ cấu chuyển đổi, được kết nối với cuộn dây điện. Khi lực từ tạo ta bởi cuộn dây kích hoạt, bộ cơ cấu thực hiện các hành động như đóng hoặc mở.
• Các tiếp điểm (Contacts): bao gồm tiếp điểm chính (main contacts) và tiếp điểm phụ (auxiliary contacts). Các tiếp điểm bày sẽ đóng hoặc mở theo tuỳ trạng thái của khởi động từ.

Các thông số cơ bản quan trọng:

• Dòng khởi động (Starting Current): là dòng điện lớn nhất mà khởi động từ phải xử lý khi thiết bị được khởi động. Dòng điện khởi động ban đầu luôn cao hơn dòng điện bình thường.
• Dòng hoạt động (Operational Current): Đây là dòng điện duy trì trong quá trình hoạt động bình thường của thiết bị.
• Điện áp làm việc (Rated Voltage): Điện áp tối đa mà thiết bị có thể hoạt động ổn định.
• Thời gian đóng mở (Operating Time): Thời gian để hoàn thành quá trình đóng hoặc mở tiếp điểm sau khi nhận tín hiệu điều khiển.

Các loại khởi động từ

Khởi động từ thủ công ( Manual Contactor ):

Được điều khiển bằng tay, thường được sử dụng trong các ứng dụng được kiểm soát thủ công.

Khởi động từ điện từ ( Mangetic Contactor ):

Dùng nguyên lý hoạt động từ tính để điều khiển việc khởi động và dừng. Thường dùng trong các ứng dụng công nghiệp và dân dụng.

Nguyên lý hoạt động của khởi động từ

Khi cấp nguồn điện bằng điện áp điều khiển của khởi động từ vào hai đầu dây của cuộn dây điều khiển thì một lực từ được tạo ra hút phần lõi từ di động hình thành mạch từ kín.

Nhờ bộ phận liên động về giữa lõi từ di động và hệ thống tiếp điểm làm cho tiếp điểm chính đóng lại, tiếp điểm phụ chuyển đổi trạng thái và duy trì trạng thái. Khi ngưng cấp cho cuộn dây điều khiển, các tiếp điểm sẽ trở về trạng thái ban đầu

Ứng dụng của khởi động từ

Khởi động từ CHINT được sử dụng rộng dãi trong các lĩnh vực công nghiệp, xây dựng, năng lượng và tự động hoá, đảm bảo an toàn và hiệu suất cho việc điều khiển máy móc và thiết bị điện.

Khởi động cơ điện: các động cơ khi khởi động yêu cầu dòng điện khởi động lớn  hơn dòng điện làm việc bình thường, vì vật để dập tắt hồ quang cũng như đóng cắt an toàn người ta sẽ sử dụng khởi động từ

Máy bơm và máy nén khí: Thường sử dụng để khởi động hoặc đóng ngắt động cơ, sẽ lắp thêm rơ le nhiệt để tạo thành mạch điều khiển cho máy

Thiết bị công nghiệp: Với các nghành công nghiệp, khởi động từ được sử dụng để khởi động các thiết bị khác nhau như băng chuyền, máy móc sản xuất, và hệ thống điều khiển tự động.

Ứng dụng điều khiển tự động: Thiết bị được sử dụng trong các hệ thống điều khiển tự động tạo ra chu trình làm việc hoặc kích hoạt các thiết bị tuỳ thuộc vào điều kiện cụ thể.

Hệ thống đèn chiếu sáng: Dùng để đóng ngắt hệ thống đèn chiếu sáng kết hợp với các dạng rơ le khác nhau, nhằm đạt nhiều mục đích của khách hàng như đóng cắt khi có người, đóng cắt theo thời gian nhất định.
